Расходные материалы TBM
Позиция продукта:

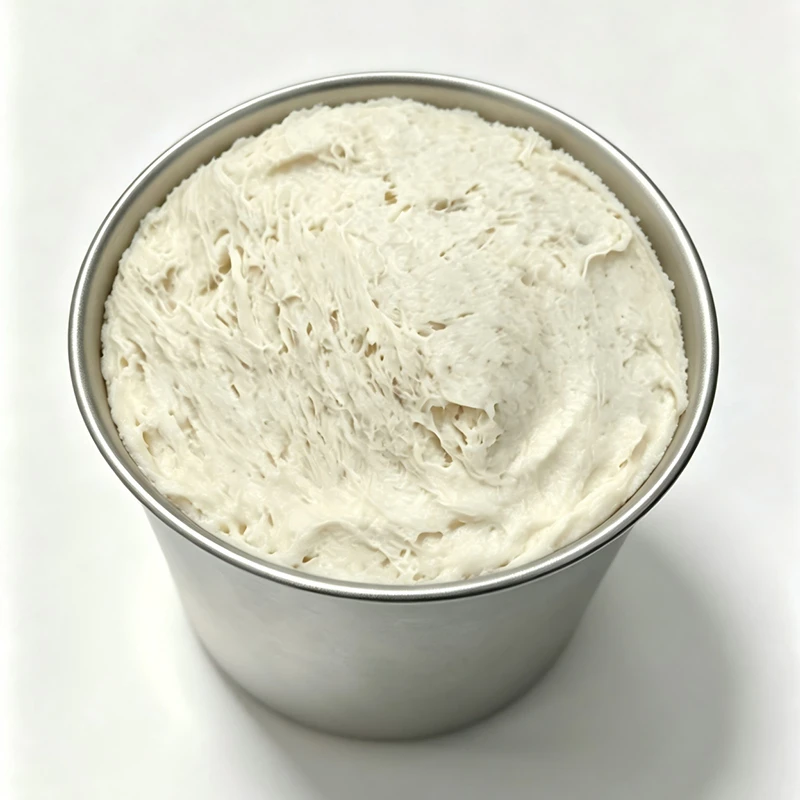

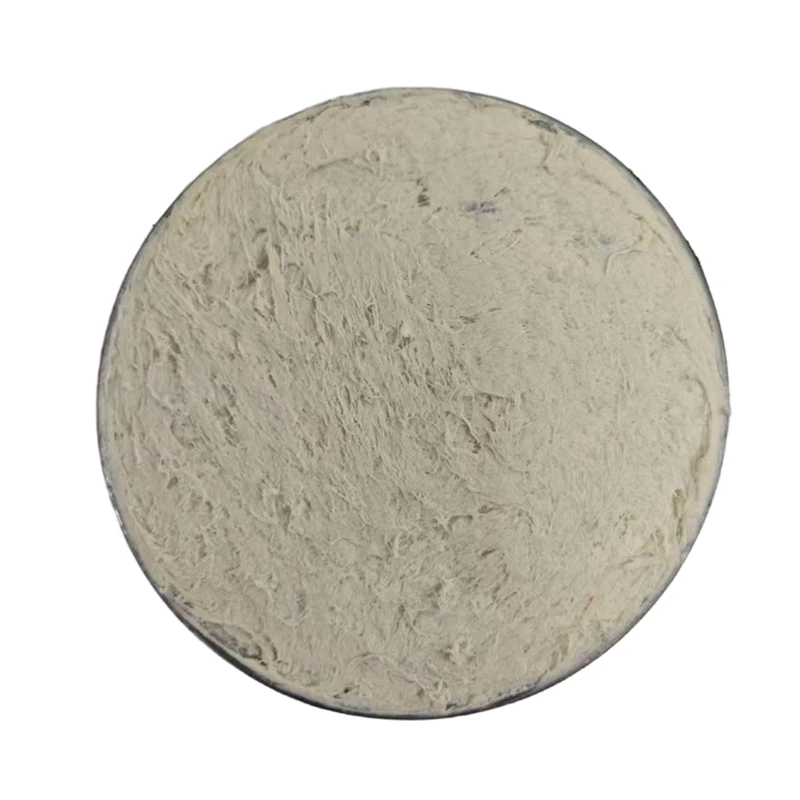

Смазка для уплотнения защитного хвоста — это наиболее расходуемый материал при туннелировании щитков. Она заполняет зазоры между проволочными щётками у хвоста щита, образуя непрерывное уплотнительное уплотнение между внешней частью сегмента и внутренней частью хвоста щита, предотвращая попадание грунтовых вод, затирки и почвы в тоннель.
Смазка для уплотнения защитного хвоста — это наиболее расходуемый материал при туннелировании щитков. Она заполняет зазоры между проволочными щётками у хвоста щита, образуя непрерывное уплотнительное уплотнение между внешней частью сегмента и внутренней частью хвоста щита, предотвращая попадание грунтовых вод, затирки и почвы в тоннель.
Серия HDC-DWYZ использует систему арматуры из полимера и композитного волокна. Синтетические волокна образуют 3D-сеть внутри смазки, в сочетании с высокоадгезионным базовым маслом, обеспечивая отличную устойчивость к водяной промывке под высоким давлением воды. Доступно в откачиваемых сортах (DWYZ-01) и кельме (DWYZ-02).
|
Соответствующее оборудование |
|
Баланс давления Земли (EPB) TBM |
|
Суспензия TBM / Mixshield |
|
Hard Rock TBM (одинарный/двойной щит) |
|
Машина для подъёма труб и микро-TBM |
|
Модель |
Упаковка |
Срок хранения |
Примечания |
|
HDC-DWZ-01 |
Железный барабан весом 250 кг
|
12 месяцев |
|
|
Тестовый элемент |
Технические характеристики |
Метод тестирования |
|
Внешний вид |
Жёлтая волокнистая паста |
Визуальное оформление |
|
Плотность (25°C) |
1,25~1,50 г/см³ |
GB/T 13477.2 - 2018 |
|
Проникание в конус (25°C, 0,1 мм) |
180-210 |
GB/T 269-2023 |
|
Откачиваемость |
25~75 г/мин |
T/CC 8-2023 Приложение A |
|
Эффективность герметизации под давлением воды (3,5 МПа) |
Класс A |
T/CC 8-2023 Приложение B |
|
Свойство адгезии |
≥70-е |
Метод внутреннего тестирования корпоративного контроля |
|
Устойчивость к промыву водой |
≤50 мм |
Метод внутреннего тестирования корпоративного контроля |
|
Равномерность распространения |
≥85% |
Метод внутреннего тестирования корпоративного контроля |
|
Тестовый элемент |
Технический индекс |
Метод тестирования |
|
Внешний вид |
Жёлтая волокнистая паста |
Визуальное оформление |
|
Плотность (25°C) |
1,25~1,50 г/см³ |
GB/T 13477.2-2018 |
|
Необработанное проникновение конуса (25°C, 0,1 мм) |
190～220 |
GB/T 269-2023 |
|
Откачиваемость (г/мин) |
— |
T/CC 8-2023 Приложение A |
|
Эффективность герметизации под давлением воды (3,5 МПа) |
Класс A |
T/CC 8-2023 Приложение B |
|
Свойство адгезии |
≥150-е |
Метод внутреннего тестирования корпоративного контроля |
|
Устойчивость к промыву водой |
≤50 мм |
Метод внутреннего тестирования корпоративного контроля |
|
Равномерность распространения (%) |
— |
Метод внутреннего тестирования корпоративного контроля |
• Отличная устойчивость к промыву водой
Смыв воды ≤3–5% при 38°C, стабильное уплотнение при 6 бар
• Высокая адгезия металлов
Уровень спайки ≥95% (P) / ≥98% (T)
• Структура, усиленная волокном
Синтетические волокна образуют трёхмерный скелет, антиэкструзионный
• Широкий температурный диапазон
10°C до +60°C
• Плавная откачиваемость
Минимум при 25°C, 0,5 МПа, без блокировок
• Экологически чистая формула
Безхлорное, без тяжёлых металлов, биоразлагаемое базовое масло
• Экономически эффективность
На 30–50% ниже, чем импортные бренды при аналогичной производительности
• Доказанный послужной список
Доказанный послужной список
● Перед запуском TBM вручную заполните все промежутки между рядами проволочной щетки кельмой WR-89T. Это основа системы герметизации. Любые пустоты, оставшиеся при начальной засыпке, будут увеличены под давлением воды во время раскопок.
● Тщательно заполните между рядами кистей, без слепых зон
● Справка: 25–40 кг на один ряд щётки, в зависимости от диаметра TBM
● Осмотреть каждый ряд после засыпки, убедиться, что нет пустот перед сборкой
● Во время продвижения ТБМ непрерывно накачивайте WR-89P в зазор хвоста щита с помощью автоматического смазочного насоса. Смазка сжимается в щеточные щели под давлением, сливаясь с начальным заполнением WR-89T, образуя непрерывное динамическое уплотнение.
● 0,2–0,5 МПа / давление впрыска: 0,2–0,5 МПа выше внешнего давления воды/затирки
● Дозировка: 8–15 кг на кольцо, в зависимости от диаметра и условий грунта
● Осторожность: постоянно контролировать давление при впрыску; резкое падение давления может указывать на деформацию или повреждение щётки
● Повышение содержания волокна для высокопроницаемого грунта
